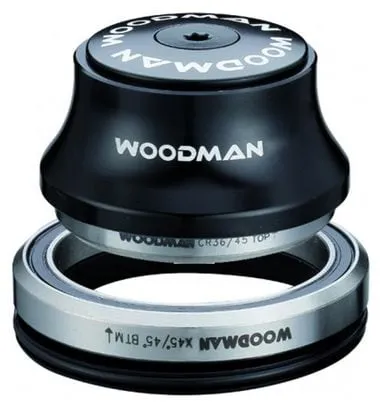

Guide d'achat Monter un jeu de direction Montage pièces - atelier partenaire Jeu de direction Woodman à coupelles intégrés compatible pivot de fourche conique 1''1/8 - 1.5'' (28.6mm) haut et (40 mm) bas. Détails : Aluminium T6 6061 usiné CNC Cache poussière de 20 mm Compatible pivot de fourche conique 1-1/8" - 1.5'' Roulements Woodman 45x45° haut et 45x45° bas Dimensions roulement haut (diamètre x épaisseur) 41.80 x 6.5 mm Dimensions roulement bas (diamètre x épaisseur) 51.80 x 8 mm Poids 83.5g Concept SPG : Le cône de fourche est fendu pour faciliter le montage et le démontage. Un cerclage en acier ressort, maintien la forme cylindrique du cône et procure un parfait contact avec le roulement. Le joint torique, posé à l'extérieur, assure une excellente étanchéité avec la cuvette inférieure ou le cadre. Les cuvettes sont usinées au centième de mm ( 0.01 mm ) et sont marquées pour bien vérifier votre diamètre de cadre. Le roulements annulaire bas est " pleine bille ", c’est-à-dire avec un remplissage proche de 100% de billes. Ces 30% de billes en plus, que la normale, augmentent considérablement sa longévité. C'est le roulement bas qui encaisse la majorité des chocs verticaux ! Le roulement annulaire haut reçoit une " cage à billes " afin d'augmenter la fluidité des rotations La bague conique de compression est fendue et reçoit un joint torique d'étanchéité. Ainsi le joint bloque les infiltrations d'eau le long du pivot de fourche et protège le roulement. Les cales micrométriques de 0.2mm - au nombre de 3 - permettent d'ajuster le cache poussière. Outre l'aspect esthétique, elles empêchent aussi la poussière de rentrer ! Le cache poussière est parfaitement ajusté et renforce l'étanchéité à l'eau et à la poussière. 2 possibilité sur les jeux de direction intégrés : - soit une épaisseur de 7 ou 8 mm - standard - soit une épaisseur de 20 mm avec une forme conique avec plusieurs avantages : remplace les entretoises plus de rigidité qu'un empilage d'entretoise joint torique d'étanchéité incorporé plus esthétique La capsule - c'est l'élément de compression du jeu de direction, est composée : d'un capot extra plat. d'une vis en aluminium pas de problème de corrosion avec empreinte de serrage Torx. d'une étoile en acier ressort uniquement pour les fourches en pivot acier ou alu. Nota : pour les fourches à pivot carbone, utiliser la capsule PH. PLUS D'INFORMATIONS Régler le jeu de direction Caractéristiques Diamètre Haut Cadre 42 SHIS Haut IS42/28.6 SHIS Bas IS52/40 Diamètre Bas Cadre 51.8 Pivot de fourche 1''1/8 - 1.5'' Cuvette Basse Intégrée (IS) Cuvette Haute Intégrée (IS) WOODMAN Jeu de Direction Intégré AXIS Z XS SPG 20 Comp Conique 1''1/8 - 1.5'' Noir
